Jak georeferencovat rastrová data a soubory CAD v ArcGIS Pro

[Marketa_Pancova]

Při práci s rastrovými daty a se soubory CAD se může stát, že data nejsou správně prostorově umístěna. Proto je potřeba provést georeferencování, čili transformaci vstupních dat do geodetického souřadnicového systému.

Georeferencování rastrové datové sady

• Přidáme rastrovou vrstvu do mapy obsahující vrstvu, podle níž budeme georeferencovat.

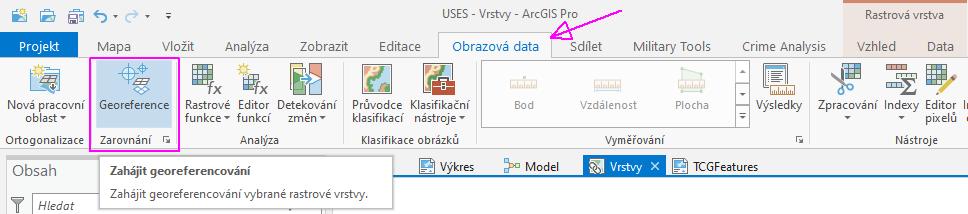

• V Obsahu označíme rastrovou vrstvu, čímž se aktivuje nástroj Georeference na záložce Obrazová data.
• Pro aktivování panelu pro georeferencování klikneme na položku Georeference.

• Panel Georeference je rozdělen do částí Připravit, Vyrovnat, Zkontrolovat, Uložit a Zavřít. Jednotlivé části jsou podrobněji popsány níže.

• Kliknutím na tlačítko Přidat řídicí body aktivujeme možnost přidání řídicích bodů. První bod přidáme vždy na georeferencovaný rastr, druhý bod pak na odpovídající místo v mapě.
• Pokud máme aktivovanou možnost Použít automaticky, rastr ihned aplikuje nově přidaný řídicí bod. Pokud tato volba není aktivní, přidané body se aplikují až po kliknutí na tlačítko Použít.
• Použitou transformaci můžeme měnit tlačítkem Transformace. Jednotlivé transformace se stanou aktivními po přidání požadovaného počtu řídicích bodů.
• Seznam vytvořených bodů je uložen v Tabulce řídicích bodů, kterou můžeme otevřít stisknutím tlačítka. V ní lze řídicí body také libovolně upravovat nebo je exportovat tlačítkem Exportovat řídicí body.
• Georeferencovaný rastr uložíme tlačítkem Uložit nebo do nového souboru tlačítkem Uložit jako nové.
• Proces georeferencování ukončíme tlačítkem Zavřít georeferenci.

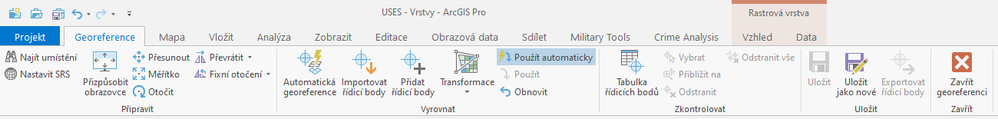

Jednotlivé části panelu Georeference jsou:

• Připravit – sada pomocných nástrojů pro umístění zdrojového rastru a výstupní datové sady.
• Vyrovnat – sada nástrojů pro importování nebo vytvoření řídicích bodů, nastavení transformace, případně obnovy vstupního rastru do výchozího umístění.
• Zkontrolovat – sada nástrojů pro kontrolu georeferencovaných výsledků.
• Uložit – sada nástrojů pro uložení výsledného rastru, případně řídicích bodů.
• Zavřít – tlačítko pro ukončení procesu georeferencování.

Georeferencování souborů CAD

V ArcGIS Pro znamená georeferencování dat ze systému CAD propojení známých bodů ve vstupní vrstvě se známou polohou. Georeferencovaná datová sada CAD je transformována pouze v paměti (on the fly), zdrojová data zůstávají nezměněna. Soubory CAD georeferencujeme následujícím způsobem:

• Soubor CAD přidáme do mapy obsahující vrstvu, podle níž budeme georeferencovat.

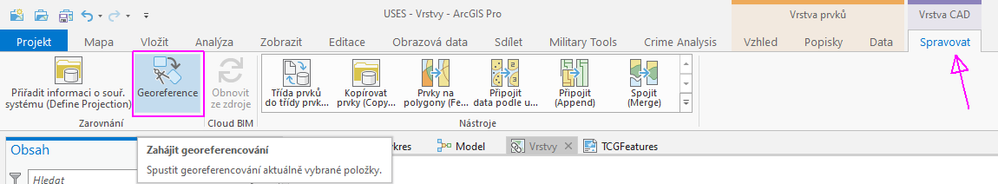

• Vrstvu s daty CAD označíme v Obsahu, a tím aktivujeme panel nástrojů Vrstva CAD > Spravovat.
• Panel georeferencování aktivujeme kliknutím na položku Georeference v části Zarovnání.

• Panel Georeference je rozdělen do částí Připravit, Vyrovnat, Kontrola, Uložit a Zavřít. Jednotlivé části jsou podrobněji popsány níže.

• Georeferencování datové sady CAD probíhá na stejném principu jako georeferencování rastrových souborů. Nejprve vybereme řídicí bod v georeferencované vrstvě a následně zadáme identický bod v mapě. Tlačítkem Použít aplikujeme zadané body a datová sada CAD se umístí dle zadaných řídicích bodů. Georeferencování jedné vrstvy prvků CAD aplikuje tuto transformaci na celou sadu dat. Po georeferencování vrstvy prvků CAD můžeme do mapy přidat další třídy prvků této datové sady, které budou transformovány stejnými řídicími body.
• Seznam vytvořených bodů je uložen v Tabulce řídicích bodů, kterou můžeme otevřít stisknutím tlačítka v části Kontrola. Hodnoty řídicích bodů lze v tabulce libovolně upravovat.
• V posledním kroku uložíme vytvořené řídicí body do souboru typu World s příponou WLD tlačítkem Uložit.
• Transformaci souřadnic pro soubor CAD nebo BIM můžeme definovat tak, že do stejné složky, kde je umístěn soubor CAD nebo BIM, uložíme platný geolokalizační soubor. Tzv. World soubor musí mít stejný název jako soubor CAD nebo BIM s příponou .WLD nebo .WLD3. World soubor obsahuje dvě sady řídicích bodů (počátečních a cílových), které definují transformaci - tedy posun, změnu měřítka a otočení souřadnic souboru.

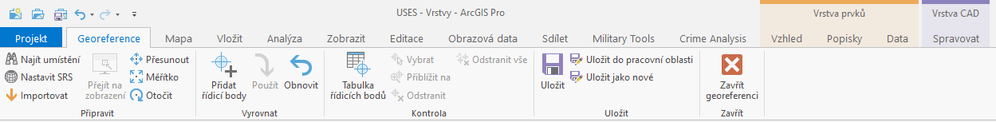

Jednotlivé části panelu Georeference jsou:

• Připravit – sada pomocných nástrojů pro umístění zdrojové datové sady CAD.
• Vyrovnat – sada nástrojů pro vytvoření řídicích bodů, případně vrácení vstupní datové sady CAD do výchozího umístění.
• Kontrola – sada nástrojů pro kontrolu georeferencovaných výsledků.
• Uložit – sada nástrojů pro uložení přidruženého souboru typu World, který obsahuje informaci o řídicích bodech.
• Zavřít – tlačítko pro ukončení procesu georeferencování.
