Nastavení transformace ve webové mapě

RomanJanecek

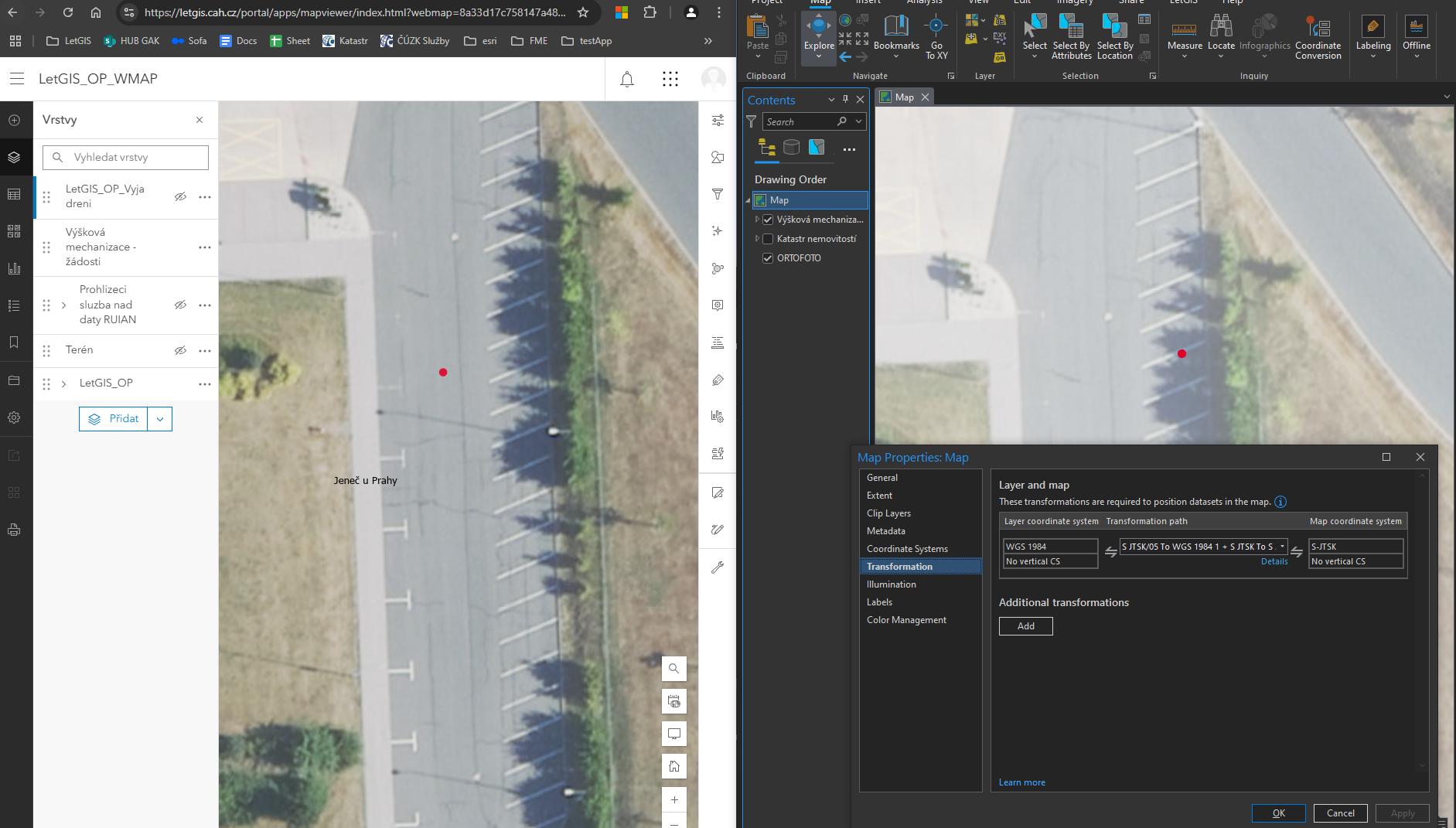

Dobrý den, prosím o radu jak mohu nastavit přesnější transformaci ve webové mapě (resp. v Map Viewer). Podobně jako tomu je v desktopu (ArcGIS Pro). Moje webmapa je v epsg:5514 a jedna z vrstev jsou data z Survey123, tedy v epsg:4326. Výchozí transformace je nepřesná. Máte na to prosím někdo nějaký tip?

Děkuji



タグ付きの投稿をもっと見る

Webový GIS

Desktopový GIS

Mobilní aplikace

Accepted answers

KamilNovák

Ahoj / dobrý den,

nedalo mi to, kouknul jsem ještě do dokumentace REST API. Mělo by to jít takto:

URL parametr je potřeba nastavit přímo na vrstvě (nikoliv na službě).

Název URL parametru je datumTransformation,
hodnota je {"geoTransforms":[{"wkid":1623,"latestWkid":1623,"transformForward":false,"name":"S_JTSK_To_WGS_1984_1"}]}

Bez transformace (viz červené body):

Image 001.png

S transformací:

Image 002.png

Zároveň se v dokumentaci píše, že pokud je transformace nastavená přímo na službě, použije se pro výchozí volání služby. Pokud se volání přepíše jinou transformací, použije se ta. To znamená, že mapový server AOL a stejně tak i ArcGIS Server již předpisy těchto standardních transformací mají implementované, stačí je pouze volat (klientem).

Jinak pro opačný směr JTSK -> WGS84 lze použít jako hodnotu pouze kód transformace 1623.

Snad jsem váš problém pochopil správně a toto pomůže. Nakonec to možná má docela jednoduché řešení.

All comments

JaroslavŠkrobák

Romane, a máš toto nastavení transformace také na úrovní té služby, ze které tuto vrstvu dáváš do web mapy?

RomanJanecek

Jen doplním, že se jedná o hostovanou feature službu z ArcGIS Online.

KamilNovák

Ahoj / dobrý den,

nedalo mi to, kouknul jsem ještě do dokumentace REST API. Mělo by to jít takto:

URL parametr je potřeba nastavit přímo na vrstvě (nikoliv na službě).

Název URL parametru je datumTransformation,
hodnota je {"geoTransforms":[{"wkid":1623,"latestWkid":1623,"transformForward":false,"name":"S_JTSK_To_WGS_1984_1"}]}

Bez transformace (viz červené body):

Image 001.png

S transformací:

Image 002.png

Jinak pro opačný směr JTSK -> WGS84 lze použít jako hodnotu pouze kód transformace 1623.

Snad jsem váš problém pochopil správně a toto pomůže. Nakonec to možná má docela jednoduché řešení.

KamilNovák

Jinak minimálně u nás v Enterprise 10.9.1 v novém MapVieweru, aby se nastavení transformace projevilo, musí se refreshnout mapa. Na AOL se nastavení projeví hned.

RomanJanecek

Perfektní práce. Vyzkoušel jsem a funguje. Moc děkuji. Děkuji za váš čas a zdravím do Mostu a do Jihlavy.

MatejVrtich

Dobrý den,

rád bych doplnil, že kromě definice transformace na úrovni vrstvy ve webové mapě (URL parametr datumTransformation) je možné požadovanou transformaci definovat i na úrovni služby. Tím se zajistí, že odpovídající transformace bude použita i v případě, kdy klient transformaci nepožaduje (např. přidá službu do vlastní mapy v S-JTSK a nenastaví URL parametr datumTransformation).

Transformaci pro službu lze definovat při publikaci služby z ArcGIS Pro a to nastavením požadované transformace na úrovni mapy, ze které je služba publikována.

V případě, že je služba publikována z prostředí jiných aplikací (Survey123, Portal, ...), požadovanou transformaci je třeba definovat explicitně, v admin rozhraní hostované služby a to následovně:

Pozn. je potřeba oprávnění vlastníka služby, či administrátora portálu

v podrobnostech služby/položky portálu otevřít Zdroj: Feature Service
Vpravo nahoře přepnout na Admin rozhraní
Dolů v podporovaných operacích otevřít Update Definition
Nahradit text v parametru Update Service Definition následujícím (odpovídá transformaci S_JTSK_To_WGS_1984_1) a potvrdit tlačítkem Update Service Definition

{
  "datumTransformations": [
    {
      "transformDirection": "forward",
      "transformJson": "[{\"wkid\":1623,\"latestWkid\":1623,\"transformForward\":false,\"name\":\"S_JTSK_To_WGS_1984_1\"}]",
      "fromSR": {
        "wkid": 4326,
        "latestWkid": 4326
      },
      "toSR": {
        "wkid": 4156,
        "latestWkid": 4156
      }
    },
    {
      "transformDirection": "reverse",
      "transformJson": "[{\"wkid\":1623,\"latestWkid\":1623,\"transformForward\":true,\"name\":\"S_JTSK_To_WGS_1984_1\"}]",
      "fromSR": {
        "wkid": 4326,
        "latestWkid": 4326
      },
      "toSR": {
        "wkid": 4156,
        "latestWkid": 4156
      }
    }
  ]
}

Zdroj: https://developers.arcgis.com/rest/services-reference/enterprise/hosted-feature-service/

Zdraví,

Matej Vrtich
