Aktualizace WIM
Podívejte se na nejnovější verzi nástrojů WIM dostupných v instalaci Arc Hydro for Pro 3 (verze 3.0.35+)! Tyto aktualizace WIM jsou nejvýznamnější od prvního vydání nástrojů. Aktualizace zahrnují revize: Preprocess Ground Truth Data, Train Test Split, Calculate TWI, Calculate Curvature a Calculate DTW, stejně jako nový nástroj: Postprocess Wetland Predictions.
Preprocess Ground Truth Data
Tento nástroj formátuje ground truth prvky do rastrového formátu vyhovujícího WIM. Každá buňka ve výstupním rastrovém souboru je považována za skutečný výskyt nějaké klasifikace (např. wetland nebo nonwetland) během tréninku a/nebo testování. Předtím Preprocess Ground Truth Data vyžadoval, aby oblast pozadí (oblast mimo ground truth prvky a uvnitř rozsahů ground truth) patřila známé třídě. Aktualizovaná verze tohoto nástroje bude pracovat s neznámými oblastmi pozadí, které převede na buňky NoData ve výstupu. I když to nakonec vede k menšímu počtu datových buněk pro trénink a testování, protože je méně známé oblasti k rasterizaci, aktualizace umožňují efektivnější aplikaci bodových ground truth dat a neúplných wetland delineací.
Viz tři případy použití níže.
Train Test Split
Train Test Split zůstává funkčně nezměněn. Nicméně uživatelské rozhraní bylo obnovené, aby bylo zadávání procent tréninkového vzorkování intuitivnější. Připomínáme, že tyto vstupy ovládají podíl z každé třídy, který může nástroj vzorkovat pro vytvoření tréninkových dat. Jakmile je zadán Input Ground Truth Data, rozhraní nástroje předvyplní všechny unikátní hodnoty tříd, aby uživatel mohl přiřadit procento vzorkování ke každé z nich.
Curvature, TWI a DTW pomocí Surface Parameters
Nástroje prediktorových proměnných byly aktualizovány tak, aby využívaly optimalizované základní nástroje: Surface Parameters (všechny tři nástroje) a Derive Continuous Flow (Calculate TWI).
Surface Parameters aplikuje optimální velikost okna, přes které se vypočítává zakřivení nebo sklon, tj. adaptivní sousedství. Menší velikosti oken se používají tam, kde dochází k větší lokální topografické variabilitě, a větší velikosti tam, kde je malá variabilita a je vhodné zobecnit geomorfologii oblasti. Využití této funkce v rámci nástrojů WIM umožňuje uživatelům modelovat hydrologické vzory v různých měřítcích. Calculate Curvature používá přímo výstup Surface Parameters. TWI a DTW používají výstup Slope ze Surface Parameters jako vstup do svých základních rovnic.
Derive Continuous Flow nabízí alternativu k Fill jako způsob hydrokondicionování DEM s prohlubněmi. Tento nástroj řeší chybné výstupy směru toku a akumulace způsobené prohlubněmi v DEM nikoli úpravou vstupních DEM dat, ale aplikací algoritmu nejmenších nákladů cesty. Tento algoritmus směruje tok do prohlubní po nejstrmější cestě dolů a ven z prohlubní po nejméně strmé cestě. Aktualizovaný nástroj TWI umožňuje uživatelům implementovat tento algoritmus směrování toku při vytváření vstupu akumulace toku do rovnice TWI. Použití této metody v vhodných krajinách bylo prokázáno jako zlepšující přesnost modelování wetlandů, protože více hydrologických detailů je zachyceno v TWI, které by jinak mohly být zobecněny plochými vyplněnými oblastmi.

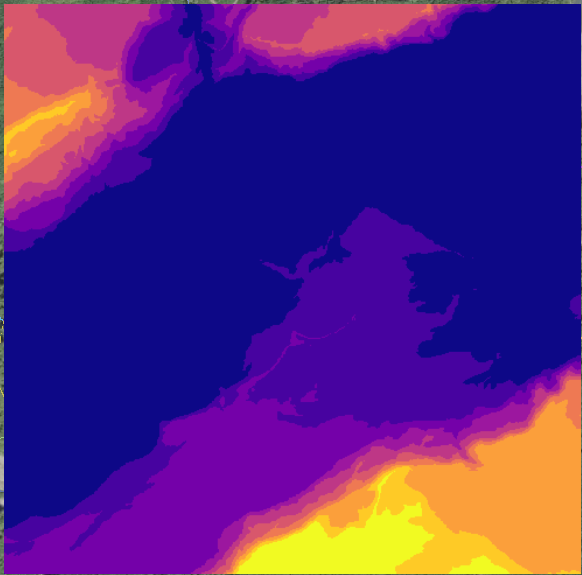

Viz níže výstupy ze starších verzí nástrojů Curvature, TWI a DTW oproti výstupům vytvořeným s aktualizovanými nástroji.
Imagery Basemap
 Tradiční zakřivení |  Zakřivení Surface Parameters |
  Rasterové predikce mokřadů (žlutá), NWI referenční mokřady (modrá) |  Postprocessed polygon wetland predictions (red outline), NWI reference wetlands (blue) |
Na obzoru
Další výukové materiály představující tyto změny jsou na obzoru! Sledujte prosím:
- aktualizovanou WIM Uživatelskou příručku a případové studie
- WIM ukázky kódu
- WIM školení
