Polygon features are not rendering properly in Feature layer

2846
3
Jump to solution
08-25-2023 02:37 AM
PrashantR
by
Occasional Contributor
‎08-25-2023 02:37 AM

Arcgis JS API Version - 4.26.

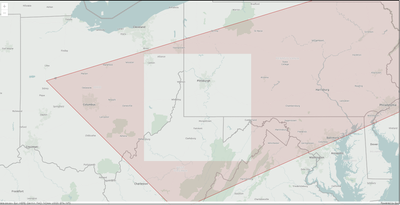

I have created a feature layer which show polygon feature. The polygons are drawn on the map alright but when I zoom in little some weird boxes starts to show in the middle of the polygons. Attached the screenshot.

Also, if I click on the empty area inside the polygon the hittest also do not return that feature in the result.




Is there any way to fix this? Added my code below.





<html>

<head>
    <meta charset="utf-8" />
    <meta name="viewport" content="initial-scale=1,maximum-scale=1,user-scalable=no" />
    <link rel="stylesheet" href="https://js.arcgis.com/4.26/esri/themes/light/main.css" />
    <script src="https://js.arcgis.com/4.26/"></script>
    <style>
        html,
        body,
        #viewDiv {
            padding: 0;
            margin: 0;
            height: 100%;
            width: 100%;
        }
    </style>

    <script>
        require(["esri/Map",
            "esri/views/MapView",
            "esri/Basemap",
            "esri/layers/VectorTileLayer",
            "esri/layers/FeatureLayer",
            "esri/Graphic",
            "esri/widgets/Legend"], (Map,
                MapView,
                Basemap,
                VectorTileLayer,
                FeatureLayer,
                Graphic,
                Legend) => {

            const map = new Map({
                basemap: new Basemap({
                    baseLayers: [
                        new VectorTileLayer({
                            portalItem: { id: "474f0cb226884dd68f707ab0f2f1aa10" }
                        })
                    ],
                    referenceLayers: [
                        new VectorTileLayer({
                            portalItem: { id: "1768e8369a214dfab4e2167d5c5f2454" }
                        })
                    ]
                })
            });


            const view = new MapView({
                center: [-80, 35],
                container: "viewDiv",
                map: map,
                zoom: 3
            });


            // Create a symbol for drawing the point
            const markerSymbol = {
                type: "simple-marker", // autocasts as new SimpleMarkerSymbol()
                color: [0, 0, 0],
                outline: {
                    // autocasts as new SimpleLineSymbol()
                    color: [255, 255, 255],
                    width: 2
                }
            };


            let data = [
                {
                    "geometry": {
                        "type": "polyline",
                        "paths": [
                            [
                                -75.004,
                                42.506
                            ],
                            [
                                -73.779,
                                41.14
                            ],
                            [
                                -74.864,
                                39.817
                            ],
                            [
                                -80.704,
                                37.787
                            ],
                            [
                                -84.127,
                                40.442
                            ],
                            [
                                -75.004,
                                42.506
                            ]
                        ]
                    },
                    "attributes": {
                        "id": "1234",
                    }
                },
            ];

            const testLayer = new FeatureLayer({
                title: "Test layer",
                visible: true,
                fields: [
                    { name: "objectId", type: "oid" }
                ],
                objectIdField: "objectId",
                geometryType: "polyline",
                spatialReference: { wkid: 4326 },
                source: data,
                renderer: {
                    type: 'simple',
                    symbol: {
                        type: 'simple-fill',
                        color: [179, 5, 5, 0.1],
                        outline: {
                            width: 0.7,
                            color: "#B30505"
                        }
                    }
                }


            });
            map.add(testLayer);

        });
    </script>
</head>

<body>
    <div id="viewDiv"></div>
</body>

</html>





Tags (2)
0 Kudos
1 Solution

Accepted Solutions
PrashantR
by
Occasional Contributor
‎11-22-2023 06:55 PM

I changed the geometry type from "polyline" to "polygon" and it fixed the issue.

@ReneRubalcava

View solution in original post

0 Kudos
3 Replies
ReneRubalcava
by Esri Frequent Contributor
Esri Frequent Contributor
‎08-25-2023 06:23 AM

The issue is you are trying to use a simple-fill renderer (for polygons) on polyline features. You can change it to simple-line and it will work as expected.

https://codepen.io/odoe/pen/gOZaXGx?editors=1000

renderer: {
    type: 'simple',
    symbol: {
        type: 'simple-line',
        color: [179, 5, 5],
        style: "solid",
        width: 2,
    }
}
0 Kudos
PrashantR
by
Occasional Contributor
‎08-27-2023 09:25 PM

@ReneRubalcava Thanks for the quick response!

Actually, I want to show these polygons with different colors as show in the example. With simple-line renderer I want be able to do it.

0 Kudos
PrashantR
by
Occasional Contributor
‎11-22-2023 06:55 PM

I changed the geometry type from "polyline" to "polygon" and it fixed the issue.

@ReneRubalcava
